Канализационные насосные станции - производство КНС.

Цена: от 320 000 руб.

Специалисты компании Сити Проект, предлагает проектирование и производство канализационных насосных станций любой производительности. Корпуса канализационных насосных станций серии KNS-SP (КНС) выполнены из армированного стеклопластика диаметром от 1 000 мм до 4 200 мм. Поставляются как в обвязке, так и без.

Станции комплектуются насосным оборудованием на автоматической трубной муфте GRUNDFOS, а также насосами других производителей по требованию заказчика. На корпуса и КНС из стеклопластика предоставляется гарантия 2 года.

Канализационная насосная станция

Насосные стации для канализации KNS-SP, применяются



    • для ливневых стоков — способствуют отведению талых и дождевых вод;
    • для отработанных промышленных стоков — в составе очистных систем на производстве;
    • для бытовых стоков — применяются в жилищно-коммунальном хозяйстве;
    • для перекачивания осадка и ила на очистных сооружениях;

КНС из стеклопластика - производство

Специалисты компании Сити Проект, занимаются проектированием и сборкой канализационных насосных станций любой производительности.

КНС из стеклопластика - предназначена для перекачки хозяйственно-бытовых и атмосферных (ливневых) сточных вод. Корпуса насосных станций изготавливаются из прочного армированного стеклопластика согласно техническим требованиям потребителя. Насосные станции выпускаются в полной заводской готовности. В зависимости от назначения и требований потребителя они могут комплектоваться индивидуально.

Благодаря использованию этих материалов срок службы КНС — более 50 лет, станции не нуждаются в антикоррозийной обработке, работая в штатном режиме. Канализационная насосная станция имеет производительность от 1 до 20 тысяч кубических метров в час.

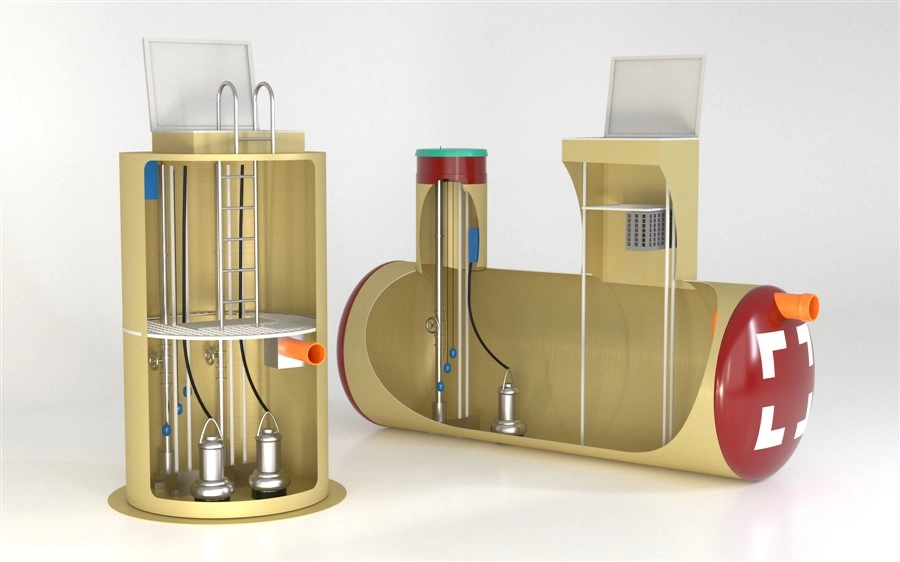

Насосные станции могут быть выполнены с различной высотой и диаметром. Изготавливаются в вертикальном или горизонтальном корпусе из стеклопластика по ТУ 2290-001-37191503-2015.

Характеристики канализационных насосных станций

        Максимальная производительность:

  • Производительность — до 2 000 м3/ч, напор — до 100 м.

  •  Глубина — от 4 до 18 метров.

  •  Диаметр — от 1 000 до 4 200 мм.

    Комплектация КНС:

    Канализационные насосные станции комплектуются оборудованием известных европейских марок, таких как Grundfos, KSB, Wilo.

    По заказу клиента может быть установлено Ваше насосное оборудование.


    Оборудование, которое определяет заказчик:

    1. Насосы.

    2. Автоматическая трубная муфта.

    3. Поплавковый выключатель.

    4. Щит управления.

КНС стеклопластик
КНС из стеклопластика
Насосная станция для канализации

Что необходимо для расчета КНС?

  • При подборе канализационной насосной станции необходимо в обязательном порядке заполнить опросный лист для подбора корпуса КНС и дополнительного оборудования.

Канализационная насосная станция, принцип работы

Сточные воды по подводящему трубопроводу попадают в нижнюю приемную часть  стеклопластиковой КНС (приемный резервуар), на дне которой установлены насосные агрегаты. Они монтируются на металлические пьедесталы, имеющие узел крепления с герметичной прокладкой для подачи сточных вод под давлением в напорный трубопровод, а также направляющие трубы для подъема и опускания оборудования в случае необходимости его технического обслуживания.

При включении рабочего насоса сточная вода по напорному трубопроводу поступает в распределительную камеру, где установлены задвижки, направляющие ее в отводящие трубопроводы. При нормальном функционировании КНС все задвижки на трубопроводах находятся в положении «открыто». Обратный клапан, установленный на трубопроводе каждого из насосных агрегатов, не позволяет попадать сточной воде обратно в трубопровод насосного агрегата, находящегося в резерве. Задвижки находятся в положении «закрыто» лишь в случае ремонта обратных клапанов или устранения неполадок в сети. Сороудерживающая корзина предназначена для сбора крупных отбросов, которые вместе со сточной водой могут попасть в приемный резервуар через подводящий трубопровод и вывести из строя погружные насосные агрегаты. В верхней части КНС имеется крышка с люком, которая позволяет осуществлять доступ обслуживающему персоналу внутрь КНС, извлечь при необходимости насосный агрегат по направляющим с помощью цепи, а также извлекать сороудерживающую корзину для ее опорожнения. Для спуска в КНС предусмотрена лестница. Также в верхней части располагается вентиляционный патрубок для осуществления воздухообмена. На боковой стенке приемного резервуара закреплены четыре универсальных датчика поплавкового типа. С помощью указанных датчиков происходит автоматическое управление работой насосных агрегатов.

Назначение датчиков КНС:

  • первый датчик (нижний) — защита от сухого хода насоса. Данный датчик обеспечивает отключение насосного агрегата в случае понижения уровня сточных вод в приемном резервуаре до минимального (~ 500 мм от дна корпуса КНС);
  • второй датчик — осуществляет включение рабочего насосного агрегата при достижении определенного уровня сточных вод (данный уровень сточной воды определяется при пусконаладке);
  • третий датчик — обеспечивает включение второго (резервного) насосного агрегата. Данный датчик включается в случае превышения притока сточных вод выше расчетных данных. При этом производительность КНС по перекачке стоков удваивается, снимается аварийная ситуация. Срабатывание этого датчика осуществляется при подъеме сточных вод в приемном резервуаре до отметки низа лотка подводящего трубопровода;
  • четвертый датчик — сигнализирует об аварийных ситуациях, таких как отказ одного из насосных агрегатов в случае их работы при подаче стока, превышающего расчетный. Данный датчик срабатывает при достижении уровня сточных вод верха подводящей трубы.

Срабатывание датчиков дублируется световыми сигналами на пульт автоматического управления, устанавливаемый в непосредственной близости от КНС. Срабатывание аварийного четвертого датчика может быть продублировано и звуковым сигналом, чтобы привлечь внимание обслуживающего персонала в случае аварийной ситуации (в этом случае необходимо прекратить подачу стока в КНС).

Электрический пульт управления работой насосов расположен на поверхности, в запирающемся щите на стойках или в помещении. При соответствии расхода поступающих сточных вод расчетным параметрам установленного оборудования насосные агрегаты работают при нагрузках, соответствующих требованиям завода-изготовителя. При ручном или автоматическом (с помощью процессора) переключении насосов с «рабочего» на «резервный» происходит равномерный износ, снижается вероятность отказов оборудования, отпадает необходимость в дорогостоящем ремонте, что снижает затраты на эксплуатацию оборудования.

    • Дополнительно устанавливается - утепление корпуса станции, датчики уровня, площадка для обслуживания, патрубки (фланцы), увеличение высоты горловины.
    • Доставка КНС - оплачивается отдельно, стоимость  уточняйте по телефону - 8 800 600-91-46
